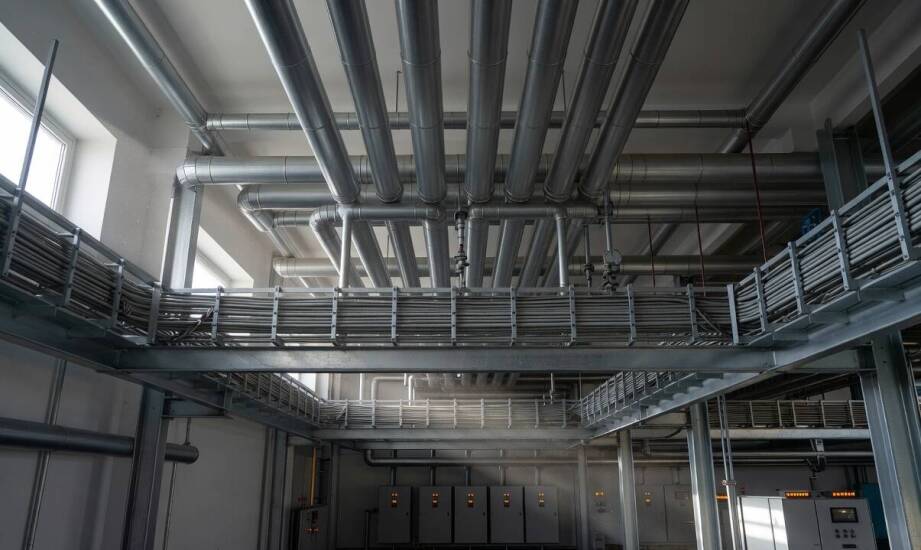

Architektura układów zasilania w zakładzie produkcyjnym — mechanizmy integracji procesów cieplnych i elektrycznych

W wielkopowierzchniowych zakładach produkcyjnych rozproszone sterowanie ciepłem technologicznym i energią elektryczną stanowi poważną barierę technologiczną. Niezależna dystrybucja każdego z nośników prowadzi do znacznych strat w przesyle, które w skrajnych przypadkach sięgają kilku procent przesyłanej energii elektrycznej i kilkunastu procent w przypadku rurociągów zasilających. Tradycyjne, wyspowe układy zasilania utrudniają bieżące bilansowanie chwilowego zużycia w obrębie rozległych hal. W rezultacie infrastruktura energetyczna pracuje poniżej swoich optymalnych możliwości projektowych. Taki stan rzeczy generuje niepotrzebne koszty eksploatacyjne i wymusza pobór dodatkowej mocy ze źródeł zewnętrznych, aby pokryć ubytki powstające na przesyle.

Dlaczego rozdzielenie produkcji ciepła i prądu obniża sprawność?

Traktowanie produkcji pary technologicznej, gorącej wody i prądu jako procesów odseparowanych powoduje bezpowrotne marnowanie znacznej części paliwa. W konwencjonalnych układach bez skojarzenia sprawność wytwarzania samej energii elektrycznej oscyluje w granicach od 30 do 40 procent. Towarzyszące temu procesowi ogromne ilości ciepła nie znajdują zastosowania przemysłowego i ulegają rozproszeniu. Przestawienie zakładu na zintegrowane systemy kogeneracyjne całkowicie zmienia ten bilans. Rozwiązania oparte na jednoczesnym generowaniu prądu i ciepła w jednym cyklu termodynamicznym pozwalają osiągnąć sprawność całkowitą układu przekraczającą 80 procent. W ściśle zoptymalizowanych warunkach roboczych parametr ten nierzadko osiąga pułap 90 procent.

Mechanizmy fizycznego łączenia strumieni mediów opierają się na wdrożeniu centralnych węzłów przesyłowych na terenie fabryki. Kluczową rolę odgrywają układy wychwytujące ciepło odpadowe bezpośrednio z głównych linii produkcyjnych. Wymienniki montowane przy przemysłowych sprężarkach, instalacjach suszarniczych czy rozbudowanych obwodach chłodzenia maszyn przekazują zmagazynowaną energię do wody obiegowej. Odzyskany w ten sposób zasób termiczny trafia z powrotem do głównych procesów technologicznych lub bezpiecznie zasila wewnętrzną sieć grzewczą hal magazynowych. Zapobiega to stratom wynikającym z konieczności podgrzewania wody od podstaw w niezależnych kociołowniach.

Jak zintegrowana automatyka stabilizuje dostawy mediów?

Poprawnie zaprojektowana i wdrożona energetyka przemysłowa dla dużych firm wymaga ścisłego powiązania systemów automatyki z fizyczną infrastrukturą maszynową. Zaawansowane układy sterowania klasy SCADA monitorują parametry całej sieci w czasie rzeczywistym i błyskawicznie reagują na nagłe skoki obciążenia poszczególnych napędów. Kiedy newralgiczna linia produkcyjna zwiększa pobór mocy, algorytmy natychmiast dostosowują parametry pracy jednostek kogeneracyjnych oraz samoczynnie regulują przepływy w zaworach dławiących. Taka mikrosekundowa synchronizacja skutecznie minimalizuje ryzyko nieplanowanych przestojów technologicznych i zapobiega niebezpiecznym przeciążeniom w wewnątrzzakładowych obwodach elektrycznych.

Niezbędnym warunkiem stabilnego dostarczania nośników z nowo zintegrowanego układu do oddalonych hal odbiorczych pozostaje gruntowna przebudowa wewnętrznych sieci rurociągowych. Zespoły inżynierskie muszą precyzyjnie dobrać średnice rur, rzetelnie analizując robocze parametry ciśnienia i temperatury na poszczególnych węzłach. Zastosowanie nowoczesnych rur preizolowanych drastycznie ogranicza dyspersję cieplną na najdłuższych dystansach wewnątrz zakładu. Z kolei odpowiednio skalibrowane stacje redukcyjno-schładzające dopasowują ostateczną charakterystykę pary wodnej lub wody technologicznej do rygorystycznych wymogów producentów maszyn odbiorczych.

Architektura zasilania nowoczesnego zakładu wytwórczego musi docelowo składać się z wysoce kompatybilnych ze sobą elementów. Ścisłe połączenie zaawansowanych instalacji kogeneracyjnych, lokalnych węzłów odzysku ciepła odpadowego, solidnie przebudowanej sieci rurociągów oraz cyfrowej automatyki tworzy w pełni spójny organizm. Taka wielopoziomowa integracja znacznie ułatwia zarządcom dostosowanie profilu działalności do coraz bardziej rygorystycznych norm emisyjnych obowiązujących w dyrektywach Unii Europejskiej. Skuteczne powiązanie obiegów termicznych i elektrycznych radykalnie obniża zapotrzebowanie fabryki na zewnętrzne dostawy paliw kopalnych, zmniejszając ostateczny ślad węglowy przedsiębiorstwa.

Praktyka inżynieryjna jasno pokazuje, że sprawne scalenie tych obszarów wymaga specjalistycznej wiedzy z zakresu projektowania, budowy i wieloletniego serwisowania urządzeń. Spółka INTROL ENERGETYKA z siedzibą w Chorzowie realizuje kompleksowe inwestycje obejmujące wdrażanie układów kogeneracyjnych oraz obiegów ciepłowniczych na terenie zakładów przemysłowych. Własne zespoły projektowe i ponad siedemdziesięciopięcioletnie doświadczenie branżowe pozwalają firmie bezpiecznie dopasowywać architekturę węzłów przesyłowych do specyfiki konkretnych gałęzi produkcji. Wykonawca koordynuje powstawanie układów pod klucz, a łączna dotychczasowa moc urządzeń zainstalowanych przez spółkę w technologii kogeneracji przekracza 200 MW.
